        Ручной пулемет Furrer Lmg-25 (Швейцария)

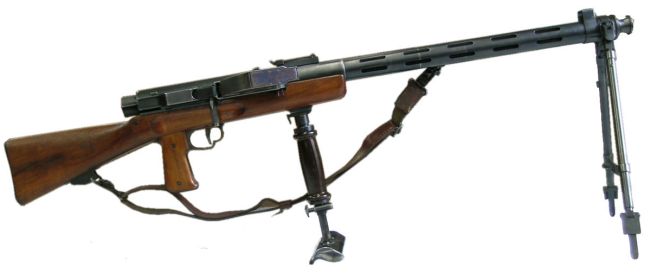

ручной пулемет Furrer Lmg-25 с дополнительной задней опорой (которая также могла крепиться под прикладом)

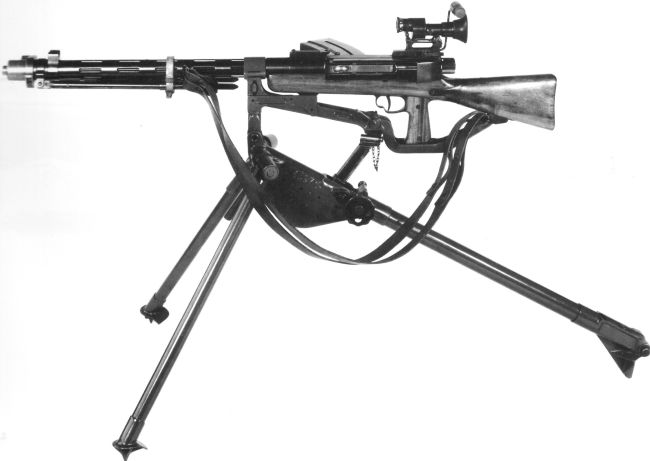

ручной пулемет Furrer Lmg-25 на специальном станке-треноге и с оптическим прицелом

схема работы автоматики ручного пулемета Furrer Lmg-25. Вверху - подвижные части в переднем положении, ствол заперт затвором. Внизу - подвижные части в положении максимального отката.

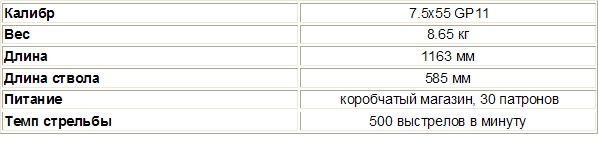

Характеристики

        Ручной пулемет Furrer Lmg-25 (Leichtes Maschinengewehr Modell 1925) был разработан в первой половине 1920х годов полковником Адольфом Фуррером (Adolf Furrer), начальником правительственного арсенала Waffenfabrik Bern (W+F) в швейцарском городе Берне. В 1925 году этот ручной пулемет был принят на вооружение Швейцарской армии, где использовался вплоть до конца 1950х - начала 1960х годов, когда на вооружение швейцарцев стали поступать автоматические винтовки Stgw.57 под тот же патрон и имевшие близкие к ручному пулемету характеристики. На экспорт этот пулемет практически не поставлялся. Подобно многим другим системам Швейцарской разработки и производства, ручной пулемет Furrer Lmg-25 отличало высочайшее качество изготовления и весьма высокая цена, а также отличные надежность, живучесть и точность стрельбы.
        Ручной пулемет Furrer Lmg-25 имел автоматику использующую энергию отдачи с коротким ходом ствола. Запирание затвора осуществлялось коленчатой парой рычагов, расположенных в горизонтальной плоскости, при этом в отличие от систем Максима или Люгера в конструкции присутствовала дополнительная третья тяга, связывавшая задний рычаг запирающего узла с неподвижной ствольной коробкой. Тем самым обеспечивалась постоянная кинематическая связь затвора с подвижным стволом, при обеспечении большей скорости отката и наката затвора по отношению к стволу. Такая схема теоретически повышала надежность работы автоматики за счет использования массы ствола на всем цикле движения затвора, однако она также сильно усложняла конструкцию и предъявляла высокие требования к точности пригонки частей механизма. Питание патронами осуществлялось из примыкаемых справа коробчатых магазинов, выброс гильз горизонтально влево. Вырез в левой стенке ствольной коробки, в котором двигались запирающие рычаги, в походном положении закрывался специальной пылезащитной крышкой.Ствол пулемета имел воздушное охлаждение и допускал быструю замену, однако при смене ствола также заменялся и весь затворный блок, связанный со стволом запирающими рычагами. Стрельба велась с открытого затвора, при этом спуск ударника происходил при выкате подвижных частей, что обеспечивало снижение пиковой отдачи оружия. Пулемет допускал ведения огня одиночными выстрелами и очередями. Пулемет штатно комплектовался деревянными прикладом, пистолетной рукояткой и двуногой складной сошкой. Дополнительно могли использоваться задняя опора (крепившаяся под цевье либо приклад) либо специальный пехотный станок-тренога.

Современное стрелковое оружие и боеприпасы. Online-энциклопедия стрелкового оружия ХХ и ХХI веков.. . 1999-2010.
